4) 丸ピンICソケットを用いたコネクタの製作
丸ピンICソケットを用いてホール素子のコネクタを製作します。
丸ピンICソケットを用いることで任意のピンの数のコネクタを製作することができ、また規格品のコネクタを購入するよりも安価であるといった利点があります。

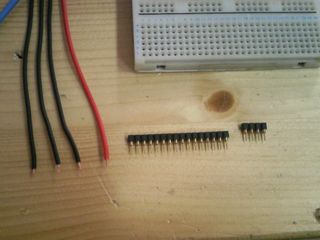

ここでは4ピンのコネクタを製作するのでソケットを4ピンで切り離します。

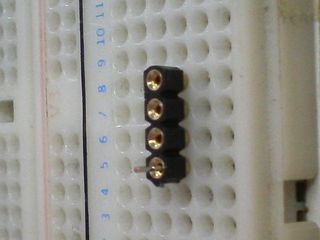

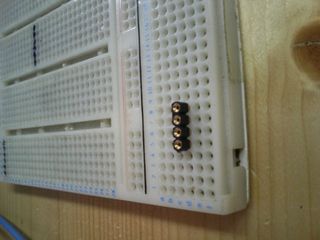

ブレッドボードに挿すと以下の作業を行い易くなります。

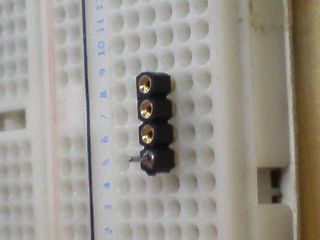

スズメッキ線をソケットに挿し、適当な長さで切断します。
そして、はんだを流し込んで固定します。

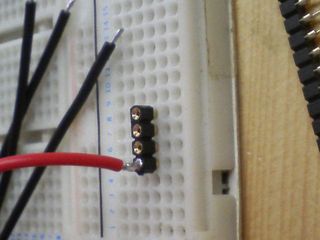

次に、先にホール素子にはんだ付けした導線の反対側を剥き、はんだをなじませます。

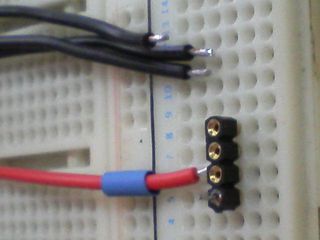

そしてはんだ付けする導線に熱収縮チューブを通した後、はんだ付けします。

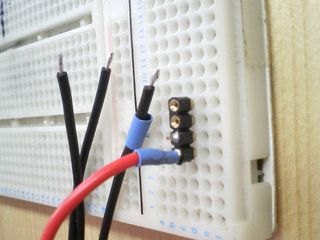

はんだ付け部に熱収縮チューブを被せたら、隣のピンも同様に行います。

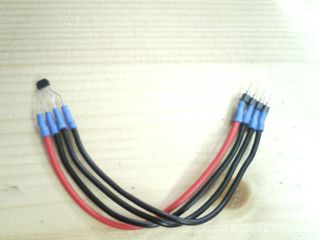

全て終わると、右の写真のように出来上がります。
