1) フレームの組立て１

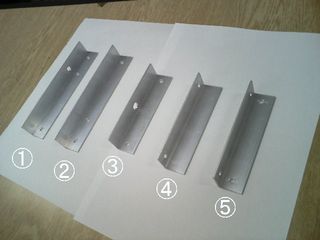

フレームに使用するのはアルミL字アングル材5種類です。

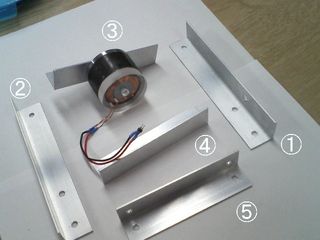

組み立てる前に�Bの部品に電磁石を取り付けます。

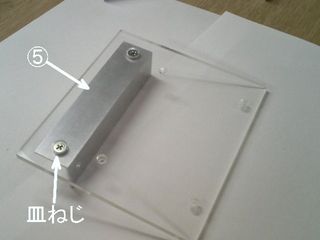

まず土台となるアクリル板に�Dの部品を皿ねじで固定します。

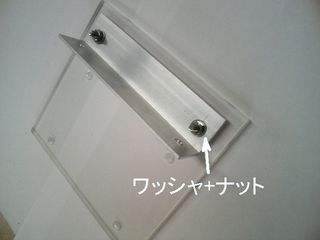

ワッシャはナット側にのみはさみます。

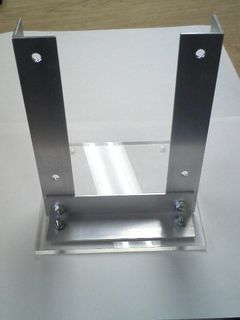

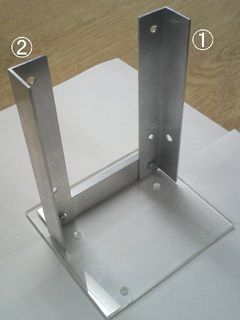

次に�@と�Aの部品を、写真のように立てて�Dの部品にねじで固定します。
ワッシャは両側にはさみ、ナットで固定します。
