電子回路

　電子回路は、片面ユニバーサル基板上に素子や部品を配置し、はんだ付けして作られています。以下に示すのが電子回路の主な要素です。

• DC5V降圧回路（三端子レギュレータ、コンデンサ）
• 電磁石ドライバ（FET、フリーホイールダイオード）
• マイコン（PSoCマイコン）
• コネクタ（液晶表示機モジュール用、ホールセンサ用、電磁石用）
• ゲイン調節ボタン（タクトスイッチ）
• パイロットランプ（LED）
• 電源スイッチ（トグルスイッチ）

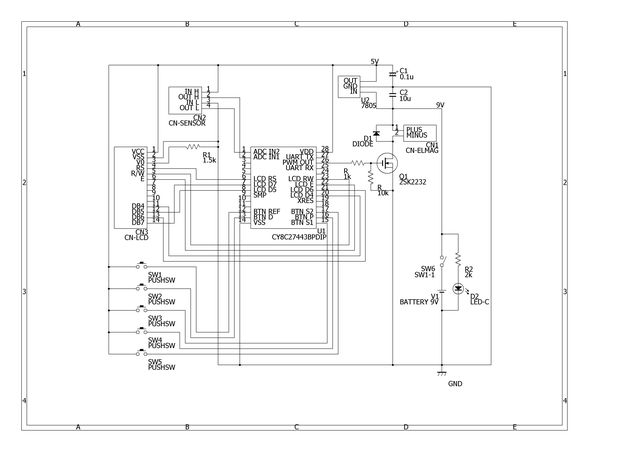

　下図に回路図を示します。
　クリックするとPDF形式のファイルが開きます。

右クリックで保存 >>回路図080603.pdf

　ユニバーサル基板上の配置を以下に示します。これはあくまで一例であり、上記の回路図の通りであれば配置は自由です。
　クリックするとPDF形式のファイルが開きます。

右クリックで保存

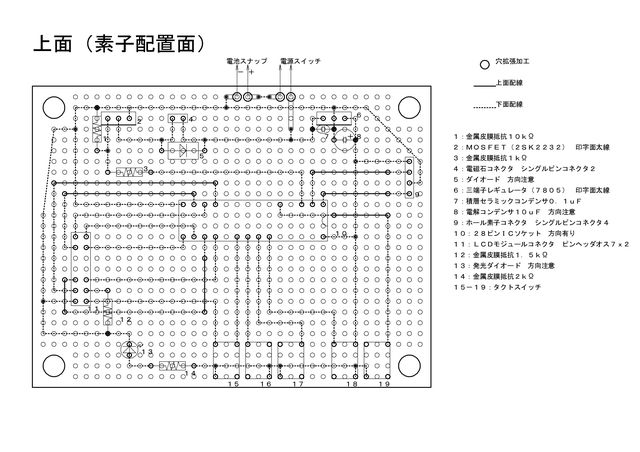

上面図 >>ユニバーサル基板配置図080603.pdf

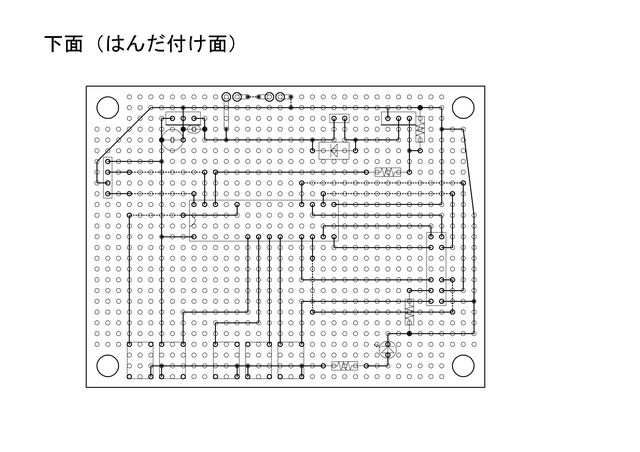

裏面図 >>ユニバーサル基板配置図080603_2.pdf
